本文實例演示純 CSS SVG 畫圓/圓環/圓弧動畫。

實例介紹

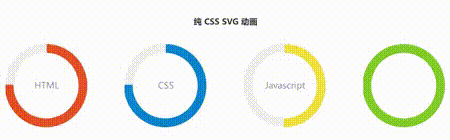

頁面加載時，沿著圓邊畫出圓環；當鼠標移到圓上時，圓環消退。

這組純CSS SVG圓環多用于一些統計圖表上。

demodownload

實例代碼

HTML結構

<figure class="chart" data-percent="75">
    <figcaption>HTML</figcaption>
    <img class="html" src="blank.png">
    <svg width="200" height="200">
      <circle class="outer" cx="95" cy="95" r="85" transform="rotate(-90, 95, 95)"/>
    </svg>
</figure>

CSS

圓的顏色和圖例位置

.html {
  top: 50px;
  left: 45px;
}

.html + svg .outer {
  stroke: #e34f26;
}

.css {
  top: 55px;
  left: 48px;
}

.css + svg .outer {
  stroke: #0d84ce;
}

.javascript {
  max-width: 90px;
  max-height: 90px;
  top: 45px;
  left: 45px;
}

.javascript + svg .outer {
  stroke: #f0e040;
}

.node {
  width: 200px;
  height: 200px;
  top: 45px;
  left: 45px;
}

.node + svg .outer {
  stroke: #83cd29;
}

.chart svg {
  position: absolute;
  top: 0;
  left: 0;
}

.outer {
  fill: transparent;
  stroke: #333;
  stroke-width: 20;
  stroke-dasharray: 534;
  transition: stroke-dashoffset 1s;
  -webkit-animation-play-state: running;

  /* firefox bug fix - won't rotate at 90deg angles */
  -moz-transform: rotate(-89deg) translateX(-190px);
}

.chart:hover .outer {
  stroke-dashoffset: 534 !important;
  -webkit-animation-play-state: paused;
}

動畫初始值

.chart[data-percent='100'] .outer {
  stroke-dashoffset: 0;
  -webkit-animation: show100 2s;
  animation: show100 2s;
}

.chart[data-percent='75'] .outer {
  stroke-dashoffset: 133;
  -webkit-animation: show75 2s;
  animation: show75 2s;
}

.chart[data-percent='50'] .outer {
  stroke-dashoffset: 267;
  -webkit-animation: show50 2s;
  animation: show50 2s;
}

.chart[data-percent='25'] .outer {
  stroke-dashoffset: 401;
  -webkit-animation: show25 2s;
  animation: show25 2s;
}

初始動畫關鍵幀

@-webkit-keyframes show100 {
  from {
    stroke-dashoffset: 537;
  }

  to {
    stroke-dashoffset: 0;
  }
}

@keyframes show100 {
  from {
    stroke-dashoffset: 537;
  }

  to {
    stroke-dashoffset: 0;
  }
}

@-webkit-keyframes show75 {
  from {
    stroke-dashoffset: 537;
  }

  to {
    stroke-dashoffset: 134;
  }
}

@keyframes show75 {
  from {
    stroke-dashoffset: 537;
  }

  to {
    stroke-dashoffset: 124;
  }
}

@-webkit-keyframes show50 {
  from {
    stroke-dashoffset: 537;
  }

  to {
    stroke-dashoffset: 267;
  }
}

@keyframes show50 {
  from {
    stroke-dashoffset: 537;
  }

  to {
    stroke-dashoffset: 267;
  }
}

@-webkit-keyframes show25 {
  from {
    stroke-dashoffset: 537;
  }

  to {
    stroke-dashoffset: 401;
  }
}

@keyframes show25 {
  from {
    stroke-dashoffset: 537;
  }

  to {
    stroke-dashoffset: 401;
  }
}
