本文是為網絡管理員而寫的。作為一個合格的優秀的網絡管理員，不單要維護好整個局域網絡的穩定運行，防治網絡被入侵，確保整個網絡環境能無間斷工作，還要對網絡資源分配合理，在各應用的流量控制上更加不能松懈，因?yàn)檎麄€(gè)網絡不可能每個應用每個端口的流量都要求一樣，網絡管理員必須要做到根據各應用的實際要求來分配流量資源，在端口流量吞吐上做好控制，以免出現“堵死”現象和“搶網速”的情況。

一、局域網限速的前提

在進行局域網限速前，實際上我們先想做局域網內的流量監控，只有對局域網中各臺交換機的端口流量(甚至是各類網絡應用)有一個全面的了解，才能夠制定出限速的標準以及具體實施方案。比如我們就利用MRTG軟件針對單位中的核心交換機為CISCO3550和下掛的CISCO29系列交換機作了實時的流量監控。

對每一個端口(相對應一個或一組用戶)的用量情況都有了一個清晰的了解，這樣通過觀察，得出哪些用戶(即哪個端口)的流量大，對帶寬的占用多，就可以著手進行限速方案的制定了。

二、局域網限速的具體實現方法

具體實現方法又分兩大類，一類是通過交換機限速進行端口限速，另一類是通過限制某些特定的網絡應用限速(比如專門限制BT和網絡電視等的使用)。

(一)基于交換機的限速

1、接入層交換機的限速

接入層交換機也叫做樓幢交換機或桌面型交換機，它們位于網絡的最底層，直接接入終端用戶(家庭或辦公用戶)，一般來說這類交換機很廉價，也沒有什么管理功能，但是也有一些交換機可以滿足我們進行端口限速的要求(當然價格也要略高一點)。此類交換機進行端口限速往往很直接，有的甚至可以通過圖形界面，用下拉菜單的模式很直觀的設置幾十K至100M的端口速率，不過本例中還是通過CLI來實現，是一款DLINK的二層可管理交換機：DES-3026，設置方法如下： DES-3026:4#config bandwidth_control 1-10 rx-rate 64

command:config bandwidth_control 1-10 rx_rate 64

Note:To perform precise bandwidth control,it is required to enable the flow

control to mitigate the retransmission of TCP traffic.

Success

這樣我們就將這臺交換機的1-10端口的接收速率設置為64kbps。

2、匯聚層交換機

朋友們可能會問了，既然接入層的交換機的端口限速功已經做得很好了，那我們?nèi)渴褂眠@樣的交換機進行組網行不行，答案是否定的，我們在匯聚層還是要使用更高檔次的交換機。因?yàn)樵趨R聚層工作的交換機，除了穩定性以外，還有一個很重要的技術指標，那就是背板帶寬，它決定了這臺交換機是否可以實現線速轉發。如果判斷交換機的背板帶寬夠不夠用呢?計算方法如下：端口數*相應端口速率*2(全雙工模式)，舉例來說，一臺24口的交換機，端口均需工作在100M，那么背板帶寬至少需要：24*100*2=2.4G，而CISCO29系列交換機的背板帶寬都在8G以上，滿足線速轉發是沒有問題的。 但是目前我們還沒有找到在CISCO29系列交換機上進行端口限速的方法。

3、核心層交換機

核心層的交換機除了要支持VLAN、TRUNK、ACL等等功能外，它最核心的功能就是要保證各個端口間的快速數據轉發，因此它們上面的端口限速往往不是簡單設置一個數值就OK了，總體來說要分四個步驟：

1)建立一個訪問控制列表(ACL);

2)建立一個類(CLASS)，并在這個類上引用剛建立的那個訪問控制列表(ACL);

3)建立一個策略(POLICY)，在這個策略上指定相應的帶寬，并引用相應的類;

4)將這個策略應用具體的端口上。

當我們這樣做好以后，局域內的帶寬使用就會被有效的限制下一個數量級，比如原來日常8、90M的帶寬使用就會降到6、70M了。

當然我們也可以挖掘一下核心層交換機的高級應用，比如通過限制某些端口通過的方式來限制某些網絡應用(比如迅雷下載)，但實際限制起來的效果并不是太好，因?yàn)檠咐状祟惖某绦蚱鋵?shí)使用了很復雜的網絡協議，但靠限制某些端口是很難把它搞定的，所以還是要靠專業流控設備。

(二)基于應用的局域網限速

基于專業流控設備的限速，本文中我們以一款測試過的流控設備說明一下實現方法，這款設備位于我們單位局中的硬件防火墻和寬帶用戶管理設備之間，可以針對某一類應用限速，比如我們要對全網中的P2P下載做一個限帶，上/下行不能超過10M，就可以這樣來做。

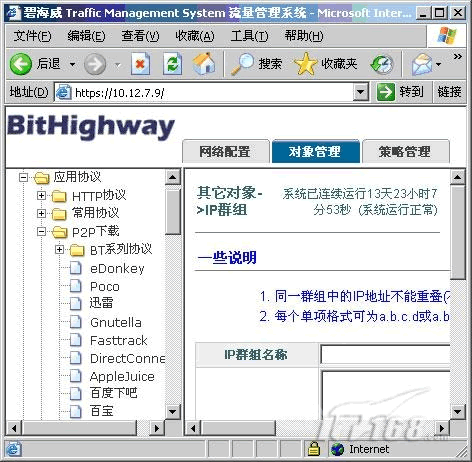

1、在“對象管理”中選擇“P2P下載”。從下圖可以看到P2P下載中包含了很多的應用程序，比如常用的“eDonkey”、“迅雷”等。

圖：P2P下載中所包含的應用程序

2、在“策略管理”中新建一個通道

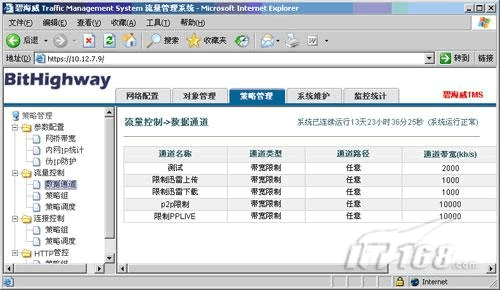

本例中我們新建了一個名為“p2p限制”的通道，并設置通道的帶寬為10M，如圖所示。

圖：在“策略管理”中新建數據通道

3、在“流量控制”-“策略組”中新建一個策略，在“數據路徑”中選擇“網橋1->雙向”，在“應用協議”中選擇“P2P下載”，在“動作/通道”中選擇“p2p限制”。這樣就在局域網中將所有應用P2P的下載所占用的帶寬限制到10M，如圖所示。

圖：新組一個策略組

實踐證明這種基于網絡應用的限速也是管用的，我們只在網絡中限制了P2P下載這一類應用，沒有做交換機的端口限制，也成功的將帶寬的占用減少了20M左右，從而保證了網頁瀏覽、收發郵件等應用的正常進行。
